КТ4-25
ОЖО.460.135 ТУ
Конденсаторы керамические подстроечные
Подстроечные керамические (защищенные) конденсаторы КТ4-25, предназначены для работы в цепях постоянного и переменного токов и в импульсных режимах.
Конденсаторы
изготовляют в климатическом исполнении В по ГОСТ В
20.39.404-81.
(для умеренного и холодного климата).
Конденсаторы изготовляют одного типа двух вариантов: «б», «в».

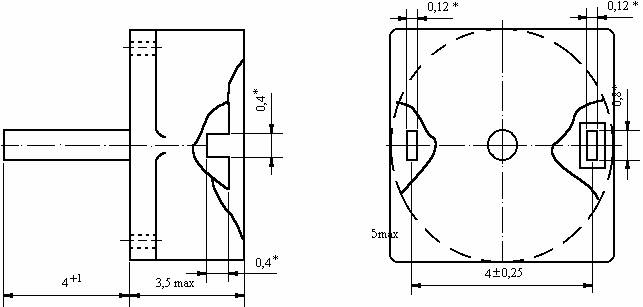

Вариант «б»

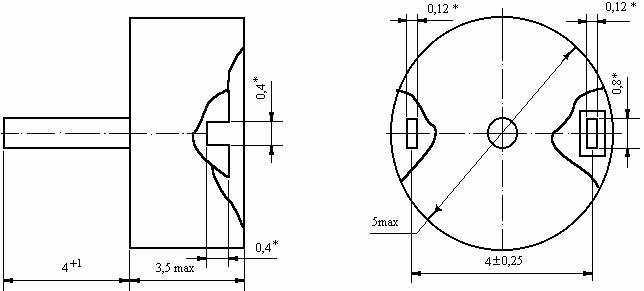

Вариант «в»
Технические характеристики
- Номинальное
напряжение………………………………………………………………….…100 В
- Группы
ТКЕ…………………………………………………………………………..…МП0 , М750
- Номинальная
емкость……………………………………… МП0……………………....1/5 пФ
М750…….….2/10; 3/15; 4/20 пФ
- Тангенс
угла потерь………………………………………………………………………max 20·10-4
- Реактивная
мощность……………………………………… МП0…………………..…...65 Вар
М750……………………..10 Вар
- Сопротивление
изоляции……………………………………………………..…….min 10 000 Мом
- Интервал рабочих
температур………………………………………………..……минус 60…+85º
- Число
циклов поворота ротора………………………………………………….…………………100
- Масса………………………………………………………………………………………………..0,3
гр

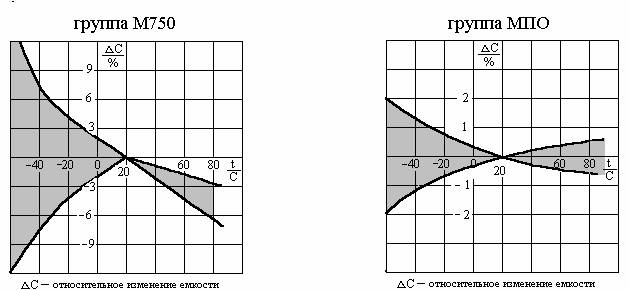

Характер зависимости
изменения емкости конденсаторов от температуры
Примечание:
Способ крепления конденсаторов – пайкой за выводы на расстоянии 1,4 – 2,5 мм от корпуса.
Время сохранения паяемости выводов конденсаторов без дополнительного облуживания 12 месяцев.
Требования по надежности:
Минимальная наработка - 20000ч для конденсаторов на
номинальное напряжение 100В и 250В и 10000ч для остальных конденсаторов.
Пример условного
обозначения:
КТ4-25б-100В-2/10пФ-М750-В ОЖО.460.135 ТУ.
